怎样减少道岔枕木的开裂？

1、大力降低防腐枕木含水率

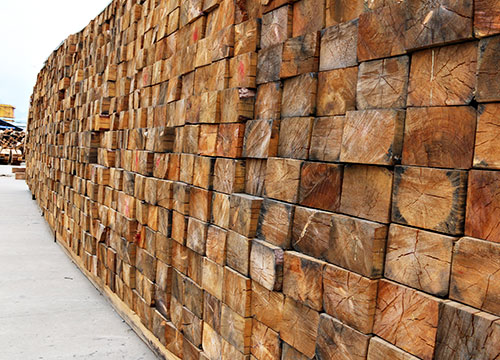

木材干燥在铁源木材防腐有限公司主要采用天然干燥的方法经过4-5 个月的干燥期，使枕木的含水率降至20%-35%，以满足防腐处理的工艺要求。但是,这样的含水率比起西北地区木材的平衡含水率还是高得多，防腐处理后在运输过程或上道使用后其水分势必继续蒸发，致使防腐枕木产生开裂，部分岔枕发生变形，这不仅影响线路维修同时也会造成经济损失。

因此,供应西北地区的防腐枕木在进行防腐处理时不能只满足于含水率工艺要求，还要考虑当地气候情况，适当增加罐内人工干燥时间，如延长真空时间，或二次以上循环作业，使它的含水率尽量接近该地区木材平衡含水率，减缓它在运输和使用中的开裂、变形，从而达到延长防腐枕木使用年限的目的。
2、尽量采取防裂措施

道岔枕木采用人工干燥可以达到理想的木材含水率，但是，我们只能在成本准许范围内结合防腐处理工艺，适当延长真空脱水干燥时间，尽量降低木材含水率，否则将会大大提高成本。同时西北地区虽然很少降雨只是相对而言，雨天使木材含水率提高，随后晴天又降低，含水量这样反复变化导致枕木出现开裂。

声明：本文仅供交流学习，版权归属原作者，部分文章推送时未能及时与原作者取得联系，若来源标注错误或侵犯到您的权益，烦请告知，我们将立即删除,谢谢！！！
